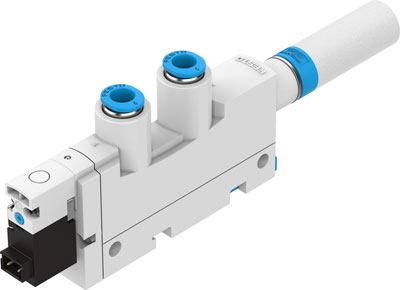

Генераторы вакуума и эжекторы Festo

Вакуумные генераторы (эжекторы) предназначены для создания вакуума, необходимого для выполнения задач захвата, подъема, удержания и механического перемещения разнообразных объектов. Благодаря своей компактности и малому весу непосредственно объединяются в единую пневмосистему. Эжекторы вакуума используются в полностью автоматизированных технологиях, широко применяются в производственных транспортных системах, электронной, упаковочной и пищевой промышленности, робототехнике, деревообработке.

Принцип работы

В основе работы эжектора лежит принцип Вентури. Сжатый воздух, подводимый к входному отверстию эжектора, проходит через сопло. В узком сечении сопла скорость движения потока воздуха резко возрастает, приводя к повышению его кинетической энергии. Одновременно с этим, согласно закону сохранения энергии, потенциальная энергия потока воздуха снижается, что приводит к падению давления воздуха и образованию вакуума в канале, к которому подключается присоска. Воздух, втянутый из-под присоски, проходит через сопло и сбрасывается в атмосферу через глушитель эжектор.

Варианты конструкций

Генераторы вакуума компании Festo имеют одноступенчатую конструкцию. Устройства отличаются компактными размерами и небольшим весом, это дает возможность использования в цехах небольших размеров. Эжекторы можно крепить как вертикально, так и горизонтально, обладают характеристиками, позволяющими работать непрерывно, не требует особой отладки и полностью готовы к применению.

Ниже представлены краткие описания основных генераторов вакуума и эжекторов компании.

Базовые эжекторы. Компактные вакуумные устройства без управляющего клапана и следящего элемента с высокой скоростью всасывания. Конструктивное исполнение с отсутствием подвижных частей, с встроенным или без встроенного глушителя. Предназначены для децентрализованной генерации вакуума без технического обслуживания. Обеспечивают очень быстрое вакуумирование. Позволяют получать высокий уровень вакуума. Компактная и прочная конструкция с минимальными пространственными требованиями.

Компактные генераторы вакуума. Электромагнитные и электропневматические генераторы вакуума модульного конструктивного исполнения с электронным дисплеем. Отличаются высокой скоростной производительностью всасывания, коротким временем переключения, незначительным уровнем шума.

Генераторы с распределителем. Устройства оборудованы встроенными распределителями (для контроля вакуумирования и сброса сжатого воздуха) и вакуумное реле. Доступны исполнения с системой экономии сжатого воздуха и возможностью установки на монтажную плиту. Обычно используются в полностью автоматизированных системах, для конкретных задач производства.

Генераторы вакуума для пневмоостровов. Блочный генератор с электромагнитным управлением и распределителем вакуума. Оснащен функцией импульсного сброса. Характеризуется высокой скоростью всасывания относительно атмосферному давлению. Создание глубокого вакуума достигает 85%. Возможна установка клапанов переключения и вакуумным генератором на одной монтажной плите пневмоострове.

Вакуумные генераторы и эжекторы компании Festo имеют невысокую стоимостью, отсутствие нагрева, возможность установки в любом положении. Отличаются низким энергопотреблением, небольшим временем вакуумирования, большим ресурсом работы.
