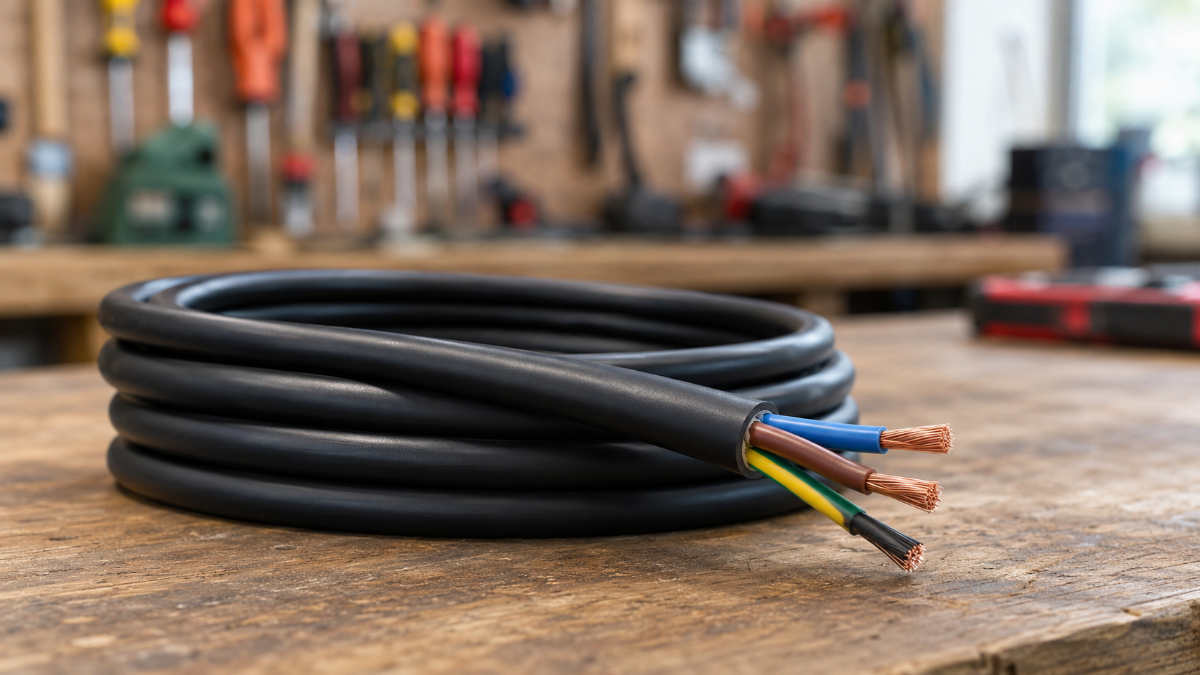

Кабель электрический: устройство, виды и правила выбора

Надежность электропроводки зависит от качества всех ее элементов, однако особенно важны характеристики проводников, по которым ток поступает к розеткам, освещению и бытовому оборудованию. При проектировании сети кабель электрический выбирают с учетом расчетной нагрузки, длины линии, количества жил, способа монтажа и условий эксплуатации. Неподходящее сечение или оболочка могут привести к перегреву, ускоренному старению изоляции и нестабильной работе подключенной техники.

Из каких элементов состоит электрический кабель

Конструкция изделия зависит от его назначения. В простейшем случае внутри находятся токопроводящие жилы, каждая из которых покрыта изоляцией, а снаружи располагается общая защитная оболочка. Более сложные модели могут дополнительно иметь заполнитель, экран, броню или защитную оплетку.

Основные элементы конструкции:

• Токопроводящие жилы передают электрическую энергию.
• Изоляция жил предотвращает их соприкосновение и короткое замыкание.
• Заполнитель поддерживает форму и разделяет внутренние элементы.
• Наружная оболочка защищает конструкцию от влаги, пыли и механических воздействий.
• Экран или броня применяются в изделиях специального назначения.

Медные и алюминиевые жилы

Медные проводники широко применяются во внутренней электропроводке квартир и частных домов. Они отличаются хорошей проводимостью, удобством подключения и устойчивостью к повторным монтажным операциям при соблюдении технологии.

Алюминиевые жилы легче и могут использоваться в отдельных видах линий, особенно при больших сечениях. При этом алюминий требует подходящих соединительных элементов и более внимательного отношения к качеству контактов. Напрямую соединять алюминиевую и медную жилы без специального переходного устройства не следует.

Однопроволочная или многопроволочная жила

Однопроволочная жила состоит из одного проводника. Она относительно жесткая, сохраняет форму после изгиба и подходит для стационарной прокладки в стенах, трубах и кабель-каналах. Часто изгибать такую жилу в одном месте нельзя, поскольку металл может потерять прочность.

Многопроволочная жила состоит из большого количества тонких проволок. Она более гибкая и используется для подключения приборов, оборудования и конструкций, которые могут перемещаться. Для надежного подключения к отдельным типам клемм гибкие жилы оконцовывают специальными наконечниками.

Количество жил в кабеле

Количество проводников выбирают по схеме электроснабжения. Для современной однофазной линии обычно предусматриваются фазная, нейтральная и защитная жилы. Для трехфазных потребителей может потребоваться пять проводников: три фазных, нейтральный и защитный.

Изоляция жил имеет цветовую маркировку, которая облегчает подключение. Но при ремонте старой сети нельзя определять назначение проводника только по цвету — его обязательно проверяют измерительным прибором.

Как правильно выбрать сечение

Сечение определяет способность жилы длительно пропускать электрический ток без опасного нагрева. Чем выше мощность подключенного оборудования, тем больше должна быть пропускная способность линии. При расчете также учитывают длину трассы, способ прокладки и окружающую температуру.

1. Составьте список приборов, которые будут подключены к линии.
2. Определите их суммарную и возможную одновременную мощность.
3. Учтите длину трассы и падение напряжения.
4. Определите способ прокладки и условия охлаждения.
5. Подберите автоматический выключатель под допустимый ток выбранного проводника.

Недостаточное сечение приводит к нагреву и ускоренному износу изоляции. Установка автомата завышенного номинала проблему не решает: защитное устройство должно отключить линию раньше, чем проводник нагреется до опасного состояния.

Кабели для разных линий

Освещение, розеточные группы и мощная техника создают разную нагрузку. Поэтому проводку желательно разделять на отдельные линии, каждая из которых получает собственный кабель и защитный аппарат.

• Освещение обычно подключается отдельной группой.
• Розетки жилых комнат распределяются по одной или нескольким линиям.
• Кухонные розетки рассчитываются с учетом большого количества приборов.
• Электрическая плита и другое мощное оборудование требуют отдельного подключения.
• Ванная комната нуждается в дополнительных мерах защиты.

Особенности наружной оболочки

Оболочка должна соответствовать условиям монтажа. Изделие для сухой комнаты не всегда подходит для улицы, грунта, влажного помещения или зоны с механическими нагрузками. В каждом случае учитывают воздействие воды, солнечного света, температуры и возможных ударов.

Если линия прокладывается открыто, ее дополнительно защищают коробом, трубой или другим предусмотренным способом. Внутри строительных конструкций также могут потребоваться защитные элементы, особенно в местах прохода через стены и перекрытия.

Маркировка электрического кабеля

На наружной оболочке обычно указываются производитель, марка изделия, количество и сечение жил, рабочее напряжение и другие сведения. Маркировка помогает определить, подходит ли продукция для запланированной линии.

Выбирать изделие только по внешнему диаметру нельзя. Толстая оболочка не подтверждает большое фактическое сечение жил или возможность подключения высокой нагрузки. Основой выбора должны быть технические характеристики.

Что проверить перед покупкой

• соответствие марки заявленным условиям применения;
• количество и номинальное сечение жил;
• материал токопроводящих элементов;
• целостность наружной оболочки;
• наличие читаемой маркировки;
• информацию о производителе;
• соответствие длины отрезка проекту с учетом запаса.

Распространенные ошибки

К основным ошибкам относятся подбор сечения без расчета, применение изделия не по назначению, соединение разных металлов обычной скруткой и монтаж поврежденного проводника. Также опасно повышать номинал автомата только потому, что старое устройство часто отключается.

Переделка готовой электропроводки требует вскрытия отделки и дополнительных расходов. Поэтому характеристики линий желательно рассчитывать до начала монтажных работ.

Итог

Электрический кабель выбирают по нагрузке, материалу и количеству жил, способу прокладки и условиям эксплуатации. От правильного расчета сечения и защитной автоматики зависит безопасность всей сети. Использование качественной продукции с понятной маркировкой помогает избежать перегрева и преждевременного ремонта проводки.
