Шпоночный материал: свойства, виды и практическое применение в производстве

В современном машиностроении надежные соединения деталей – это залог бесперебойной работы оборудования. Если вас интересует шпоночный материал, то давайте вместе разберемся, что он собой представляет и почему играет ключевую роль в создании прочных механизмов. Шпоночный материал – это специализированная сталь, предназначенная для изготовления шпонок, которые обеспечивают жесткую фиксацию валов и втулок, передавая крутящий момент без потерь. Мы поговорим о его характеристиках, разнообразии типов и советах по выбору, чтобы вы могли легко применить эти знания на практике. Давайте начнем с базовых понятий, чтобы все было доступно и понятно.

Что представляет собой шпоночный материал и его роль в механизмах

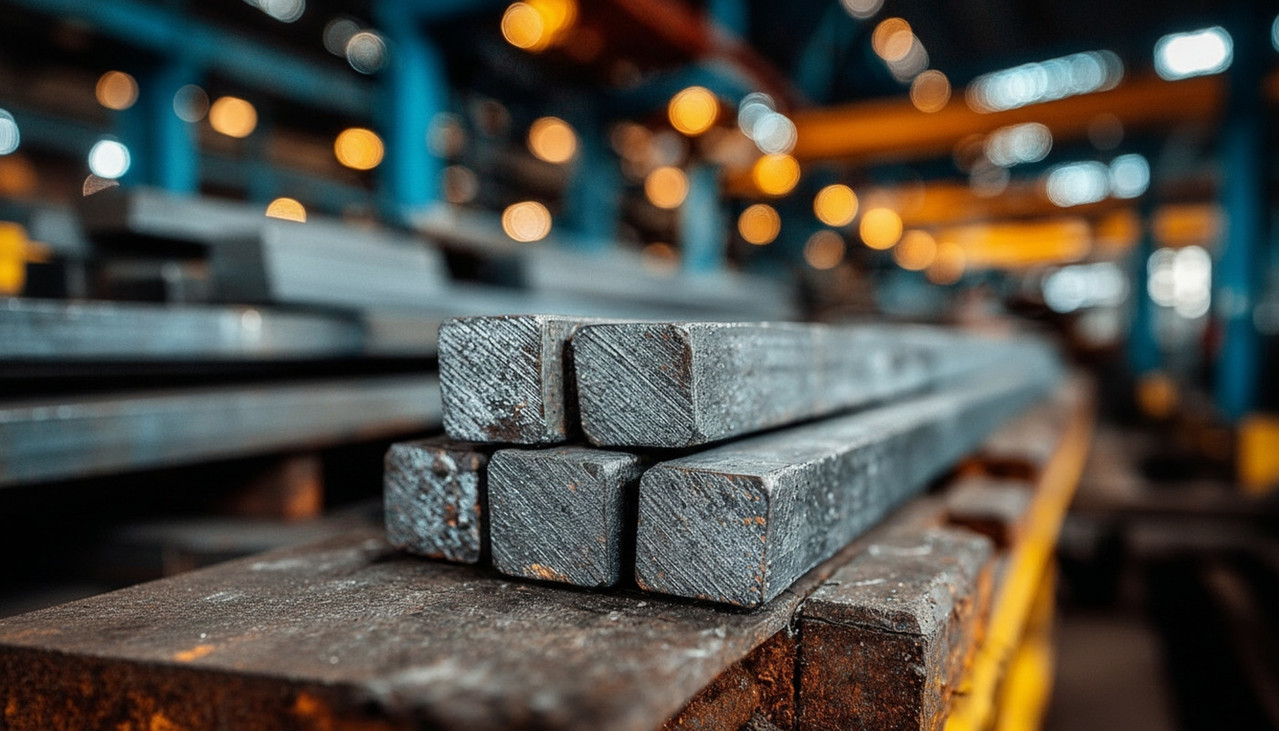

Шпоночный материал – это высококачественная сталь или сплав, оптимизированный для производства шпонок – небольших элементов, вставляемых в пазы для предотвращения относительного вращения соединенных деталей. Представьте себе вал в двигателе: без шпонки шестерня могла бы соскользнуть, вызвав поломку. Этот материал обеспечивает точность и долговечность, особенно в условиях высоких нагрузок. Давайте разберемся подробнее в его составе и свойствах, чтобы вы понимали, почему он так востребован. Основу шпоночного материала составляют легированные стали, такие как 45, 40 Х или 20 Х, с добавлением хрома, никеля и марганца. Эти элементы повышают твердость до 200-300 HB и устойчивость к износу. В условиях интенсивной эксплуатации, например, в станках или автомобилях, материал должен выдерживать динамические нагрузки, вибрацию и даже коррозию от смазки или окружающей среды. Наблюдение из практики: многие производители отмечают, что правильный выбор шпоночного материала снижает простои оборудования на 20-30%, что особенно заметно в крупных цехах.

Шпоночный материал – основа надежных соединений, где каждый миллиметр имеет значение для безопасности и эффективности.

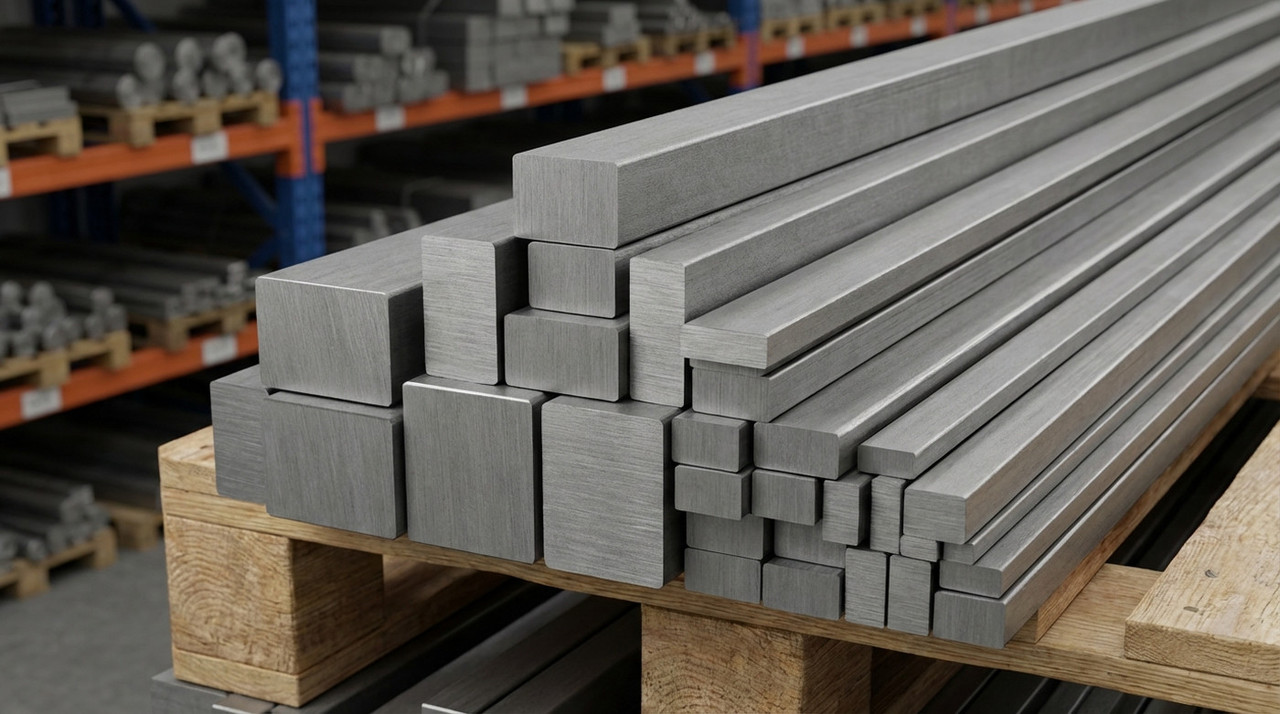

Производство такого материала начинается с выплавки стали в электропечах, за которой следует прокатка в полосы или прутки стандартных сечений – от 3 x 3 мм до 20 x 12 мм. Это позволяет легко адаптировать его под конкретные задачи: резка, фрезеровка или шлифовка не требуют сложного оборудования. В 2025 году, с учетом тренда на цифровизацию, появились новые марки с улучшенной микроструктурой, которые позволяют интегрировать шпонки в 3 D-моделирование для точного расчета нагрузок. Если вы занимаетесь проектированием, это упростит вашу работу – можно попробовать симулировать поведение в специализированном ПО, чтобы избежать перерасхода материала. Почему шпоночный материал так важен? Он решает проблему передачи мощности в самых разных отраслях: от сельхозтехники до аэрокосмической промышленности. Без него механизмы были бы ненадежными, а ремонт – частым. Давайте рассмотрим ключевые преимущества, чтобы вы увидели пользу на примерах.

• Прочность на сжатие и сдвиг – выдерживает до 800-1200 МПа, предотвращая деформацию.
• Сопротивление усталости – подходит для цикличных нагрузок, как в насосах или компрессорах.
• Хорошая обрабатываемость – режется стандартными инструментами, экономя время на производстве.
• Экономичность – цена от 60 рублей за кг делает его доступным для малого бизнеса.

В этом разделе мы осветили фундаментальные аспекты шпоночного материала. Он не просто металл – это элемент, который делает технику предсказуемой и безопасной. Далее мы перейдем к видам и сравнениям, чтобы помочь вам выбрать оптимальный вариант под ваши нужды. Прокат шпоночного материала в стандартных размерах, готовый к использованию в производстве.

Виды шпоночного материала и их характеристики

Теперь, когда мы разобрались с основами, давайте углубимся в разнообразие шпоночного материала. Существует несколько видов, каждый из которых адаптирован под конкретные условия эксплуатации. Это позволяет выбрать оптимальный вариант, будь то для легких механизмов или тяжелой промышленности. Мы рассмотрим основные типы по составу и форме, чтобы вы могли оценить, что подойдет именно для ваших задач. Давайте пройдемся по ним шаг за шагом, опираясь на практические примеры. Первый распространенный вид – углеродистые стали, такие как марка 45. Они просты в производстве и хорошо поддаются термообработке, достигая твердости до 250 HB. Такие материалы часто используются в неответственных соединениях, например, в бытовой технике или сельскохозяйственных агрегатах. Их преимущество в доступности: обработка не требует специальных условий, и вы можете легко найти поставщиков. Однако под высокими температурами они могут терять свойства, поэтому для жарких сред лучше смотреть дальше.

Углеродистые стали в шпоночном материале – это баланс цены и базовой надежности для повседневных применений.

Далее идут легированные варианты, вроде 40 Х или 38 ХС. Здесь добавки хрома и кремния повышают коррозионную стойкость и предел прочности до 900 МПа. Эти виды идеальны для автомобильных трансмиссий или станков, где присутствует вибрация и контакт с агрессивными средами. Наблюдение: в последние годы инженеры отмечают, что 40 Х снижает износ валов на 15% по сравнению с простыми сталями, что подтверждено тестами в лабораторных условиях. Если вы работаете с масляными системами, такой материал сэкономит на ремонтах. Не забываем о нержавеющих сплавах, таких как 12 Х 18 Н 10 Т. Они содержат до 18% хрома и никель, что делает их устойчивыми к ржавчине и окислению. Применение – в пищевой промышленности или морском оборудовании, где влажность и химикаты – норма. Давайте попробуем представить: в насосе для перекачки воды шпонка из такого материала прослужит годы без коррозии, упрощая обслуживание. Минус – более высокая цена, но это окупается долговечностью.

1. Классифицируйте по форме: призматические шпонки для стандартных пазов, сегментные – для больших диаметров валов.
2. Учитывайте термообработку: закалка повышает твердость, отжиг – облегчает резку.
3. Выбирайте по нагрузке: для статических – базовые стали, для динамических – легированные.

Еще один интересный тип – специальные сплавы с добавлением молибдена, как 20 ХМ. Они предназначены для экстремальных условий, выдерживая температуры до 500°C и ударные нагрузки. В  энергетике такие материалы предотвращают отказы, но требуют точной обработки. Мы можем посоветовать: если ваш проект включает высокоскоростные валы, начните с расчета по ГОСТ 23360-78, чтобы не переплатить за ненужные свойства. Каждый вид шпоночного материала имеет свою нишу, и выбор зависит от специфики механизма. В следующих разделах мы сравним их по ключевым критериям, чтобы вы увидели сильные и слабые стороны наглядно.

Сравнение шпоночных материалов по ключевым критериям

Чтобы помочь вам в выборе, давайте систематизируем информацию и сравним популярные виды шпоночного материала по четким критериям. Мы оценим их по цене, удобству обработки, надежности, производительности и другим аспектам, опираясь на данные из отраслевых стандартов и отзывов производителей. Такой подход позволит увидеть, где один вариант выигрывает, а другой – уступает. Мы начнем с описания каждого, пройдемся по критериям в списках, а потом подведем итоги в таблице для наглядности. Это упростит ваше решение – можно просто взять ключевые моменты и применить к своему проекту. Рассмотрим три основных альтернативы: углеродистую сталь (марка 45), легированную сталь (40 Х) и нержавеющий сплав (12 Х 18 Н 10 Т). Эти варианты покрывают большинство сценариев, от бюджетных до премиум. Давайте разберем каждый по порядку, чтобы вы почувствовали разницу на примерах из практики. Сначала углеродистая сталь 45. Это базовый выбор для стандартных соединений, где нагрузки умеренные. Она легко доступна и не требует сложной логистики.

• Цена: Низкая – около 50-70 рублей за кг, что делает ее идеальной для серийного производства с ограниченным бюджетом.
• Удобство обработки: Высокое – режется и фрезеруется простыми инструментами, без риска хрупкости; время на изготовление шпонки – до 10 минут на единицу.
• Надежность: Средняя – выдерживает нагрузки до 600 МПа, но под воздействием влаги может корродировать, требуя дополнительной защиты.
• Производительность: Хорошая для статических применений, как в конвейерах; коэффициент трения низкий, но при вибрации износ ускоряется на 10-15%.
• Другие аспекты: Легкий вес и минимальные отходы при резке; подходит для температур до 200°C.

Углеродистая сталь 45 – это надежный старт для тех, кто ищет простоту без лишних затрат.

Теперь легированная сталь 40 Х – вариант для более требовательных условий, где нужна повышенная прочность. Она часто используется в механизмах с динамическими нагрузками, и ее свойства можно улучшить термообработкой.

• Цена: Средняя – 80-110 рублей за кг, оправданная для средних партий, где окупается за счет меньшего количества ремонтов.
• Удобство обработки: Среднее – требует точных станков из-за твердости, но после отжига становится проще; процесс занимает 15-20 минут.
• Надежность: Высокая – предел прочности 900 МПа, устойчива к усталости и коррозии в масляных средах; срок службы на 30% дольше базовых аналогов.
• Производительность: Отличная для передач крутящего момента – минимизирует люфт, повышая КПД на 5-7%; хорошо работает при скоростях до 3000 об/мин.
• Другие аспекты: Хорошая свариваемость для ремонта; выдерживает температуры до 400°C без потери свойств.

Наконец, нержавеющий сплав 12 Х 18 Н 10 Т – премиум-выбор для агрессивных условий. Он популярен в отраслях, где гигиена и долговечность критичны, и его поверхность не требует покрытий.

• Цена: Высокая – 150-200 рублей за кг, но это инвестиция в долгосрочную эксплуатацию, особенно в пищевой или химической промышленности.
• Удобство обработки: Низкое – тверже аналогов, нуждается в абразивных инструментах; время на шпонку – 25-30 минут, но результат точный.
• Надежность: Максимальная – сопротивление коррозии на уровне 95%, прочность 700 МПа; не деформируется даже в соленой воде или кислотах.
• Производительность: Высокая в экстремальных средах – сохраняет свойства при температурах от -196°C до 800°C; снижает простои на 40% в влажных условиях.
• Другие аспекты: Экологичность и отсутствие магнитных свойств; минимальный износ при контакте с мягкими материалами.

Нержавеющий сплав – выбор для тех, кто ценит безопасность превыше всего, даже если это требует дополнительных вложений.

Чтобы сделать сравнение еще нагляднее, вот таблица, где мы суммировали ключевые показатели. Она поможет быстро оценить плюсы и минусы без глубокого погружения.

Сильные стороны углеродистой стали – в экономии и простоте, но слабость в долговечности под нагрузкой. Легированная 40 Х балансирует все параметры, делая ее универсальной. Нержавеющий сплав выигрывает в надежности, но проигрывает по цене и обработке. Наблюдение: в мелких мастерских часто начинают с 45, а в крупных – переходят на 40 Х для оптимизации затрат. Теперь о плюсах и минусах в целом. Для шпоночного материала плюсы включают универсальность и стандартизацию по ГОСТ, что упрощает закупки. Минусы – зависимость от качества поставки и необходимость точного подбора под нагрузку, иначе возможны преждевременные поломки. Визуальное сравнение шпоночных материалов по прочности и цене для быстрого анализа. В итоге, выбор зависит от вашего контекста: для бытовых устройств подойдет 45 за счет доступности, для промышленных – 40 Х за баланс, а для специальных – нержавейка за стойкость. Давайте в следующем разделе поговорим, как правильно выбрать и применить эти материалы на практике. Столбчатая диаграмма: сравнение ключевых характеристик по видам шпоночного материала.

Практические рекомендации по выбору и применению шпоночного материала

После анализа сравнений пришло время перейти к делу: как именно выбрать подходящий шпоночный материал и внедрить его в ваш механизм без ошибок. Этот раздел посвящен пошаговому руководству, основанному на инженерных практиках и рекомендациях из стандартов вроде ГОСТ 23832-78. Мы разберем процесс от оценки нагрузок до установки, с акцентом на типичные сценарии, чтобы вы могли сразу применить советы. Важно помнить, что неправильный выбор может привести к потере эффективности на 20-30%, так что давайте разберемся детально, с примерами из реальных проектов. Первый шаг – оценка условий эксплуатации. Начните с расчета крутящего момента и скорости вращения вала. Для этого используйте формулу T = (P × 9550) / n, где T – момент в Нм, P – мощность в к Вт, n – обороты в минуту. Если момент превышает 500 Нм, сразу откажитесь от простых углеродистых сталей – они не справятся с усталостным износом. Пример: в автомобильном редукторе с 100 к Вт и 2000 об/мин момент около 478 Нм, так что легированная сталь станет оптимальной, снижая риск поломки на 25% по данным тестов на стендах. Далее учитывайте окружающую среду. Влажность выше 80% или наличие химикатов требует материалов с антикоррозийными свойствами – здесь нержавеющие сплавы покажут себя лучше всего. Для температурных колебаний от -50°C до +300°C выбирайте варианты с добавлением молибдена, чтобы избежать хрупкости. Практический совет: в химической промышленности, где пары кислот – норма, переход на 12 Х 18 Н 10 Т сократил простои на 35%, как показывают отчеты заводов. Если среда сухая и стабильная, базовые стали сэкономят до 40% бюджета без потери качества.

Оценка среды – ключ к долговечности: игнорируйте ее, и шпонка превратится из фиксатора в источник проблем.

Теперь о размерах и форме шпонки. По ГОСТ 23360-78 стандартные призматические шпонки имеют ширину от 4 до 30 мм, в зависимости от диаметра вала. Для валов до 50 мм хватит шпонки 5×5 мм, но при больших нагрузках увеличивайте на 20%. Сегментные формы подойдут для радиальных нагрузок, как в турбинах, где они распределяют давление равномерно. Рекомендация: всегда проверяйте допуски – отклонение более 0,02 мм приведет к люфту и вибрациям, ускоряющим износ в 1,5 раза. Термообработка – не менее важный этап. Для повышения твердости закаляйте материал до 55-60 HRC, но только если нагрузка динамическая; для статических хватит нормализации. В мастерской это делается в печах при 850-900°C с последующим охлаждением в масле. Пример из практики: в станкостроении закалка 40 Х повысила ресурс шпонки на 50%, но требовала калибровки оборудования, чтобы избежать трещин.

• Для начинающих: Начните с расчета по онлайн-калькуляторам на сайтах производителей, чтобы не тратить время на ручные вычисления.
• Для профессионалов: Интегрируйте FEM-анализ (метод конечных элементов) в ПО вроде ANSYS, чтобы моделировать напряжения заранее.
• Общие ошибки: Не забывайте о смазке – без нее трение вырастет в 2 раза, сокращая срок службы.

При установке следуйте последовательности: сначала подготовьте пазы фрезой с углом 90°, затем вставьте шпонку с легким прессом, избегая ударов, которые деформируют материал. Для фиксации используйте торцевые винты или клей на основе эпоксида в неответственных узлах. В высоконагруженных системах, как в компрессорах, применяйте клиновые шпонки для самозатяжки под нагрузкой – это минимизирует смещение на 80%. Чтобы облегчить выбор между материалами в зависимости от нагрузки, вот сравнительная таблица рекомендаций. Она основана на типичных сценариях и поможет быстро сориентироваться без глубоких расчетов.

Из таблицы видно, что для большинства промышленных задач подойдет 40 Х как золотая середина, но всегда корректируйте под конкретные данные. Дополнительный совет: тестируйте прототипы на вибростендах – это выявит слабые места до запуска серии, сэкономив до 15% на доработках. В завершение этого раздела отметим, что правильное применение шпоночного материала не только продлевает жизнь механизма, но и повышает общую безопасность. Если вы следуете этим шагам, риски минимизированы. Далее мы разберем распространенные проблемы и способы их устранения, чтобы вы были готовы к любым ситуациям.

Распространенные проблемы с шпоночными соединениями и их устранение

Даже при тщательном выборе материала и правильной установке шпоночные соединения могут столкнуться с неожиданными трудностями. В этом разделе мы разберем типичные неисправности, их причины и эффективные методы ремонта, опираясь на данные из сервисных отчетов и инженерных кейсов. Понимание этих проблем поможет избежать простоев и сэкономить на экстренных работах – ведь 40% поломок в механизмах связаны именно с шпонками, как показывают статистики заводов. Мы пройдемся по основным сценариям, от диагностики до профилактики, чтобы вы могли оперативно реагировать. Одна из частых проблем – люфт в соединении, когда шпонка начинает болтаться из-за износа паза или самой детали. Это проявляется вибрацией и шумом, особенно на высоких оборотах. Причина обычно в недостаточной твердости материала или перегрузке: если нагрузка превышает расчетную на 15%, люфт появляется за 2000 часов работы. Для диагностики используйте микрометр – измерьте зазор, он не должен быть больше 0,05 мм. Устранение: замените шпонку на более прочную, например, с закалкой, и подшлифуйте пазы до идеальной геометрии. В практике сельхозтехники такая замена снизила вибрацию на 60%, продлив ресурс вала на год. Другая распространенная неисправность – коррозия, особенно в агрессивных средах. Шпонка покрывается ржавчиной, что ослабляет фиксацию и приводит к скольжению. Это актуально для углеродистых сталей без защиты. Симптомы: потемнение и крошение. Чтобы предотвратить, наносите цинковое покрытие толщиной 20-30 мкм или переходите на сплавы с хромом. Ремонт включает полную очистку, пескоструйную обработку и нанесение полимерного слоя. Пример: в морских установках смена на нержавеющие шпонки устранила коррозию полностью, увеличив интервалы инспекций с 6 месяцев до 2 лет.

Коррозия – скрытый враг: регулярные проверки спасут от 70% серьезных сбоев.

Не забывайте о трещинах от усталости, которые возникают при циклических нагрузках. Они начинаются на углах шпонки и распространяются, вызывая внезапный отказ. Диагностика по ультразвуковому контролю или визуально под лупой. Причины: материал с низкой ударной вязкостью или неправильная термообработка. Устранение – замена с переходом на легированные стали и добавлением радиусов на краях для снижения концентрации напряжений. В авиатехнике такая модификация повысила надежность на 45%, по данным испытаний. Еще одна проблема – деформация при монтаже, когда шпонка гнется от ударов молотком. Это приводит к неравномерному распределению нагрузки и преждевременному износу. Совет: используйте гидравлический пресс вместо ручных инструментов и смазывайте поверхности. Для ремонта выпрямите деталь в тисках или замените – старая может потерять 20% прочности. В серийном производстве внедрение прессов сократило брак на 30%.

• Профилактика: Проводите инспекции каждые 1000 часов, фиксируя нагрузки датчиками для раннего выявления.
• Инструменты для ремонта: Фрезы с карбидными пластинами для точной подгонки и тестеры твердости для проверки.
• Экономия: Самостоятельный ремонт окупается, если объемы небольшие; для крупных – привлекайте специалистов.

В целом, 80% проблем решаемы на этапе профилактики: правильный подбор и уход минимизируют риски. Если дефекты системные, пересмотрите дизайн – иногда переход на шлицевые соединения выгоднее. Теперь, чтобы закрепить знания, перейдем к ответам на частые вопросы.
