Виды циркуляционных насосов

Схема работы системы отопления стандартного закрытого вида довольно проста. Котел производит нагрев жидкости, которая протекает через радиатор, передавая приобретенное тепло. При циркуляции естественным путем требуется грамотно отнестись к этапу проектирования, чтобы сохранить нужный угол наклона магистрали. Но если жидкость имеет незначительную скорость продвижения по трубопроводу, то она быстро остынет. Следовательно, в нагревательный элемент возвращается холодная вода, а это в свою очередь заставляет котел постоянно работать на своем пределе. Именно для поддержания постоянной высокой температуры применяется циркуляционный насос.

Главными конструктивными элементами данного прибора являются:

• Внешний кожух, который изготовлен из нержавейки или чугунного сплава;
• Электромотор;
• Рабочее колесо с лопастями, которое установлено на оси ротора.

При круговом движении лопастей создается центробежная тяга, которая образует нужный напор на выходе патрубка. После чего вода циркулирует по замкнутому трубопроводу.

Все циркуляционные насосы делятся на два основных типа:

• С сухим ротором;
• С мокрым ротором.

Циркуляционные помпы сухого типа с сухим ротором не производят перекачивание жидкости через мотор, поэтому они получили такое название. Рабочая часть имеет хорошую изоляцию при помощи специальных защитных колец. Это дает возможность увеличить габариты, а значит и мощность циркуляционного насоса чтобы перекачивать жидкость в большом количестве. Главное преимущество данного прибора - это высокий показатель КПД, который достигает 85%. Недостаток - большой показатель шума, который создается в ходе работы.

Циркуляционные помпы с сухим ротором производятся в таких модификациях:

• Консольные – имеют линейный ввод и кольцевой вывод. Кожух электромотора содержит отдельные узлы крепежа и монтируется на плите фундамента.

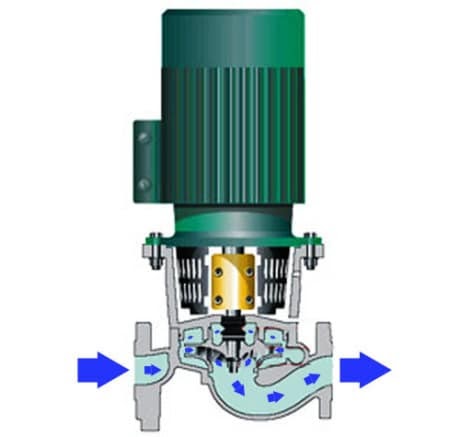

• Вертикальные – фланцы входа и выхода расположены на одной линии и содержат одинаковые условные проходы. Другое название насоса - in-line. Двигатель оборудования монтируется вертикально.

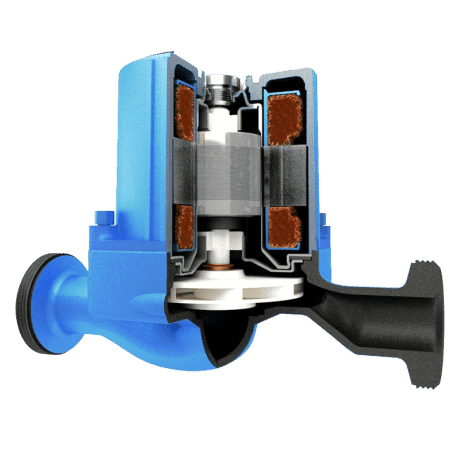

Движение воды непосредственно через ротов дает насосу постоянное охлаждение и смазывание комплектующих. Из-за этого насосу удается поглощать практически всю вибрацию, поэтому циркуляционные помпам мокрого типа удается поглощать практически все звуки от вибраций, что делает данные аппараты более популярными, чем оборудование с сухим ротором.
