Виды электрощитового оборудования

Для распределения выработанной электрической энергии между потребителями применяют распределительные щиты, которые дополнительно обеспечивают защиту электрических сетей в случае перегрузок, коротких замыканий, утечек электрического тока.

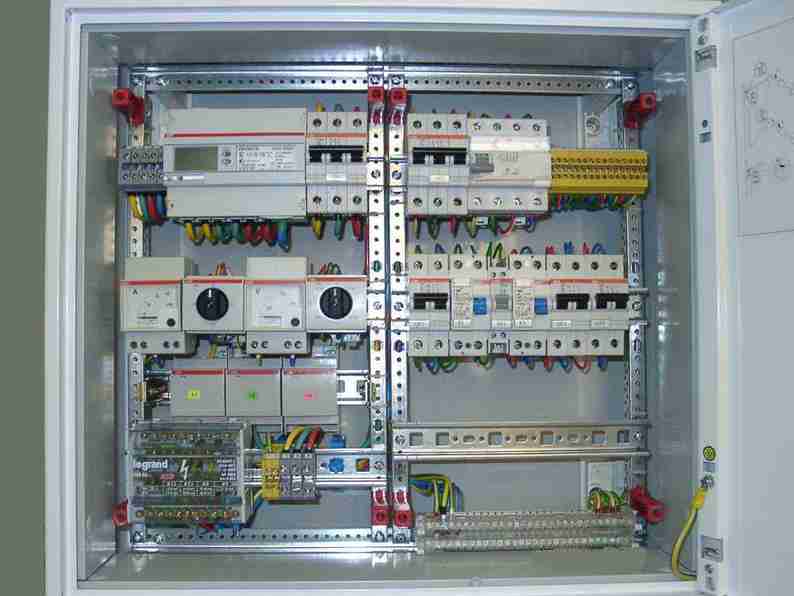

Виды электрических распределительных щитов

Электрические щиты различают по назначению, материалам изготовления и способу монтажа.

По назначению

От трансформаторной подстанции до конечного потребителя электроэнергия проходит через ряд последовательно расположенных распределительных щитов. Например, в многоэтажном доме один вид отвечает за распределение между подъездами, другой – между квартирами, третий – между имеющимися в квартире приборами. В противном случае для ремонта неисправной розетки пришлось бы отключать электричество во всем доме.

• Главный распределительный щит (ГРЩ) – первое коммутационное устройство в этой цепи, предназначенное для распределения электроэнергии по объектам, группам объектов, защиты от перегрузок и коротких замыканий. Обычно располагается в местах ввода питающих кабелей в здание или трансформаторных подстанциях, от него могут питаться промышленные предприятия, жилые комплексы, другие крупные потребители.
• Вводно-распределительное устройство (ВРУ) стоит ступенькой ниже, но выполняет такие же функции, что и ГРЩ. ВРУ принимает питание от силового кабеля, исходящего от главного распределительного щита, и передает его на распределительные устройства внутри объекта. По сути, главный распределительный щит – это определение функционального назначения, а вводно-распределительное устройство – название типа оборудования.
• Автоматический ввод резерва (АВР) – обеспечивает гарантированное питание потребителя при наличии нескольких источников питания, некоторые из которых могут быть резервными. При отключении основной линии переход на резервную производится в автоматическом режиме. Помимо этого, обеспечивается защита при перегрузках и коротких замыканиях.
• Электрический распределительный щит – предназначен для распределения электрической энергии и питания силовых цепей, а также цепей освещения. К ним также относятся квартирные и этажные щиты.
• Щиты освещения – предназначены для питания и управления системами освещения промышленных зданий и сооружений, а также объектов, в которых используются различные источники света.
• Шкаф автоматики – применяется для распределения электрической энергии, защиты от перегрузки и короткого замыкания, а также для автоматизации различных процессов: технологических, микроклиматических, управления насосами и т. п.
• Щит учета электроэнергии – применяется для организации технического и коммерческого учета электроэнергии на вводных и распределительных линиях.

По материалу изготовления

Электрические щиты изготавливают из металла и пластика.

• Пластиковые щиты легче и имеют двойную изоляцию, т. е. не требуют заземления корпуса и дверцы.
• Металлические щиты либо полностью изготавливаются из металла, либо он комбинируется с пластиком. Так, из этого материала в щитах учета изготавливают окно для снятия показаний приборов учета. В шкафах управления может устанавливаться прозрачная пластиковая дверца для визуализации приборов индикации в тяжелых условиях эксплуатации. В некоторых корпусах распределительных щитов из пластика могут изготавливаться защитные панели (пластроны), которые дополнительно защищают от прикосновения к токоведущим неизолированным частям.

Чтобы разместить защитные и коммутационные аппараты, приборы индикации и управления, предусмотрены DIN-рейки. Эти комплектующие изготавливают из металла или пластика.

Повышению степени защиты способствуют резиновые уплотнители, придающие электрощиту большую степень защиты от попадания пыли и влаги. Она необходима при наружном монтаже или повышенной влажности, а также повышенного содержания пыли в воздухе помещения. Существуют модификации с антивандальной защитой, более прочные, оснащенные замками и другими приспособлениями, препятствующими несанкционированному проникновению внутрь щита.

По способу монтажа

Существуют накладные (навесные), встраиваемые и напольные электрощиты.

• Навесные щиты закрепляются на стене или другой вертикально ориентированной поверхности. При этом к стене прилегает только задняя стенка, сам щит находится снаружи.
• Встраиваемые электрические щиты монтируются в заранее заготовленную нишу или углубление в стене.
• Напольные устанавливаются непосредственно на полу или на специальной подставке, подиуме, которые могут располагаться в любой точке помещения, предназначенной для размещения низковольтного комплектного устройства.

Также различают электрические щиты наружной и внутренней установки.

• Наружные размещаются с внешней стороны здания и в связи с воздействием атмосферных факторов требуют более высокой степени защиты по IP и категории размещения. Все щиты наружной установки имеют высокую степень пыле- влагозащиты.
• Внутренние располагаются в помещении, не требуют высокой степени защиты.

Профессиональная сборка электрощитового оборудования

Существуют различные нюансы при разработке конструкторской документации и подготовке к сборке электрощита, в которых учитываются условия последующей эксплуатации готового изделия, оптимальный выбор материала оболочки щита, оптимальный размер с учетом помещения, возможного развития и максимально безопасных температурных режимов эксплуатации как внутри щита, так и снаружи. Кроме того, учитываются требования к безопасности, надежности и энергоэффективности.

В процессе сборки также необходимо учитывать многие факторы, такие как удобство последующего подключения и эксплуатации щита, удобство и максимальную безопасность при возможном ремонте и регулярном техническом обслуживании и др.

Квалифицированные специалисты компании «Электромастер» выполнят сборку электрощитового оборудования по типовым и индивидуальным схемам в полном соответствии с техническим заданием.
