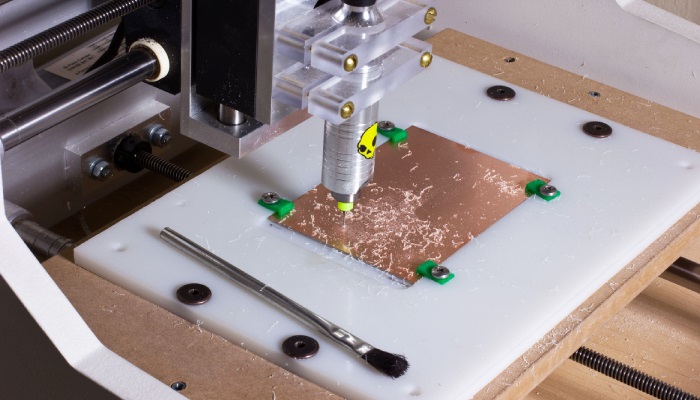

Обработка текстолита на станках с ЧПУ

Станки с ЧПУ применяются для работы с самыми разными материалами, в том числе с текстолитом. Главное – учитывать особенности этого слоистого пластика.

Теплопроводность

Теплопроводность текстолита в 200 раз меньше, чем у меди и железа и в целом ниже, чем у металлов. Еще одно отличие – невозможность использования охлаждающих жидкостей или воды для снижения температуры. Все эти составы могут снизить электрические или физико-механические свойства. Неэффективно и применение воздуха.

Для отвода тепла требуется уменьшить контактную площадь соприкосновения пластика и режущего инструмента. Потребуется инструмент с максимально увеличенными углами: главным и вспомогательным. А вот сила резания должна быть меньше, чем у металлов, в 6‒20 раз.

Износ инструмента

Хотя усилия при резании текстолита намного меньше, чем при резании металлов, износ инструмента представляет серьезную проблему. Чем выше абразивные свойства, тем выше опасность.

Лучший способ избежать износа режущего инструмента – своевременно удалять стружку и пыль из рабочей области. Это также позволяет избежать запыленности помещения. Так что наличие отсасывающего устройства обязательно.

Разрезание и распиливание

Текстолит, как и другие листовые слоистые пластики, могут резаться ножницами гильотинного типа. Однако есть условие: толщина материала не должна превышать 3 мм. Оптимальный угол между режущими кромками 6—8 °.

Для распиливания текстолита большей толщины, вплоть до 25 мм, требуется циркулярная пила. Для листов толщиной от 25 мм – ленточная пила.

Сверление

Выбор сверла зависит от диаметра и глубины отверстия:

• до 6 мм – перовые сверла;
• 10 мм – спиральные сверла;
• от 10 до 24 мм – сверла с режущими кромками из твердого сплава.

Рекомендованы перовые и спиральные сверла из быстрорежущих сталей, с режущими кромками из твердых сплавов. Это позволяет увеличить скорость резания в 2—2,5 раза.

При обработке следует учитывать спружинивание материала. В итоге диаметр отверстия на 0,01—0,05 мм меньше, чем диаметр сверла.

Чтобы текстолит не слоился в процессе, необходимо соблюдать следующие условия:

• твердая фиксация листа;
• плотное прилегание к опорной поверхности;
• применение подкладок;
• хороший отвод стружки.

Нарезка

Для наружной резьбы применяют резьбонарезные головки с круглыми гребенками, для внутренней – метчики. Инструменты изготавливаются из быстрорежущей стали.

Фрезерование

Для фрезеровки текстолита на станках с ЧПУ рекомендуются стандартные резцы из быстрорежущей стали. Углы резания составляют:

• передний 8°;
• угол в плане ф=(45°;
• задний а=20н-25°.

При соблюдении этих условий гарантируется качественная обработка любых деталей из текстолита.
